Informes de Dispositivos más relevantes (Top Hosts)
Los informes Top Hosts de WOCU-Monitoring están diseñados para identificar los dispositivos más relevantes de una infraestructura según sus métricas de rendimiento. Esta funcionalidad permite generar informes personalizados y automatizados que analizan diversos parámetros técnicos, como RTT (rta), tráfico de red, uso de CPU, memoria utilizada, entre otros, ofreciendo una visión comparativa del comportamiento de los activos monitorizados.
A través de estos informes, los usuarios pueden conocer en un intervalo temporal definido qué dispositivos presentan los valores más altos, bajos o promedio en cada métrica, lo que facilita la detección temprana de anomalías, la identificación de cuellos de botella y el análisis de tendencias de rendimiento.
A continuación, se detalla el proceso de creación y ejecución de informes, estableciendo una serie de filtros y parámetros configurados a medida por el usuario.
Configuración y generación de Informes de Dispositivos más relevantes (Top Hosts)
De forma general, en la creación de informes el usuario deberá acceder al botón azul + Add, ubicado dentro de la sección Reports.
Antes de generar el informe será necesario configurar una serie de parámetros descritos a continuación:
Date range
A través de este parámetro se establece el periodo de tiempo para el que se realizará el cálculo de Disponibilidad.
Existen varios criterios temporales ya fijados:
Parámetro |
Descripción |
|---|---|
Today |
Filtra y muestra solo datos registrados durante el periodo de tiempo transcurrido en la jornada de hoy. |
Yesterday |
Filtra y muestra solo datos registrados ayer. |
Last 24 hours |
Filtra y muestra solo datos registrados en las últimas 24 horas. |
Last 48 hours |
Filtra y muestra solo datos registrados en las últimas 48 horas. |
Last 7 Days |
Filtra y muestra solo datos registrados en los últimos siete días. |
Last 30 Days |
filtra y muestra solo datos registrados en los últimos treinta días. |
This Week |
Filtra y muestra solo datos registrados durante el periodo de tiempo transcurrido en la semana actual (desde el día de inicio de semana al día actual). |
Previous Week |
Filtra y muestra solo datos registrados en la anterior semana completa (de lunes a domingo). |
Last 30 days |
Filtra y muestra solo datos registrados en los últimos 30 días completos a partir de la fecha actual. |
This Month |
Filtra y muestra solo datos registrados durante el periodo de tiempo transcurrido en el mes actual (desde el día 1 al día actual del mes). |
Previous Month |
Filtra y muestra solo datos registrados en el anterior mes completo (del día 1 a los días 28/30/31). |
Si se desea definir un periodo de tiempo específico, se puede utilizar la opción Custom Range. Para configurar el intervalo temporal es necesario indicar una fecha de inicio y otra de fin. Al hacer clic sobre un día, este se seleccionará y quedará resaltado con un fondo azul. Además de la fecha, es posible especificar una hora concreta de esa jornada mediante los menús desplegables de hora, minuto y segundo, hasta establecer el momento exacto deseado. Tanto en los recuadros superiores como en la parte inferior de la vista se mostrará la fecha y hora seleccionadas.
Con el botón de signo más (+) se pueden añadir varios intervalos de fechas para la recopilación de datos en el informe configurado. En caso de querer eliminar alguno, basta con pulsar el botón rojo con la cruz (X). El intervalo desaparecerá y, al ejecutar el informe, solo se tendrán en cuenta los periodos restantes.
Atención
Lógicamente no es posible elegir fechas de inicio y fin posteriores a la fecha actual, ni establecer una fecha de fin anterior a la fecha de inicio.
Name
Campo obligatorio para registrar un término de identificador del informe.
Report Template
En este campo opcional, el usuario puede seleccionar la plantilla que desea aplicar al informe. Las plantillas se crean previamente y están disponibles para ser reutilizadas durante la configuración de un informe. Más información en: Plantillas (Templates).
Report Covers
En este campo opcional, el usuario puede elegir una cover predefinida al informe. Esta incluye una imagen de portada, una cabecera en las páginas, un título principal y una nota al pie. Con ello, los documentos adquieren un aspecto corporativo y profesional, adaptado a la identidad visual de la organización. Más información en: Covers.
Description
Campo opcional donde el usuario podrá incluir texto descriptivo relativo al informe.
Visibility
En este campo el usuario determinará si el informe será visible para el resto de los usuarios, es decir, un informe público (Public), o por el contrario será privado y solo será visible para el creador del mismo (Private).
Report type
En este campo desplegable el usuario deberá seleccionar la tipología de informe que desea crear, en este caso será Top Host.
Nota
Según el tipo de informe seleccionado se incluirán automáticamente nuevos campos a definir.

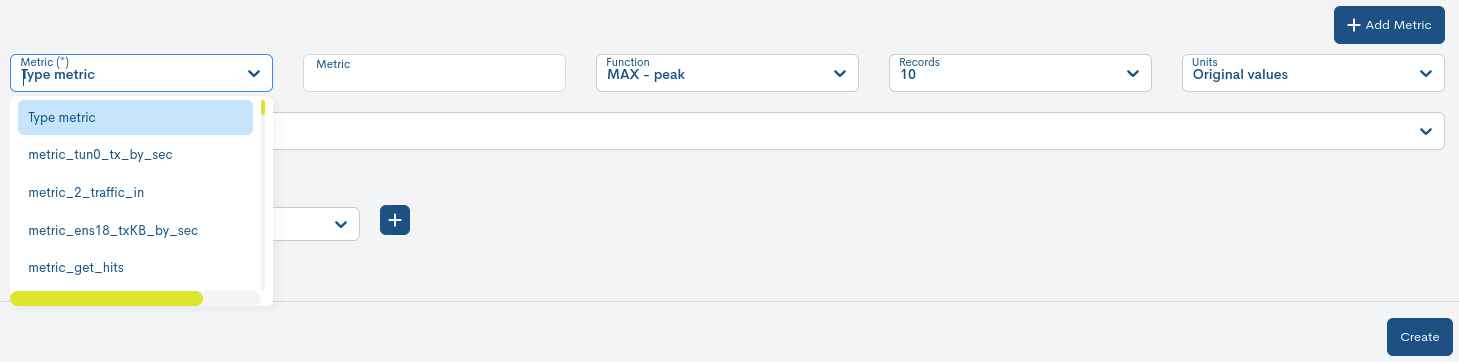

Metrics
Las Métricas (Metrics) son los diferentes datos proporcionados por los Dispositivos (Hosts) y registrados por WOCU-Monitoring. A cada Métrica le corresponde un valor para un momento temporal concreto, ya que estos valores se recogen cada cierto tiempo.
Gracias a este tipo de informe es posible visualizar de una manera organizada los datos registrados en WOCU-Monitoring para distintas métricas. Además se pueden aplicar distintos filtros y seleccionar marcos temporales complejos y muy concretos, lo que asegura una generación de informes completamente a medida.
Para seleccionar una métrica concreta hay que teclear su nombre en el filtro Metrics. Al introducir caracteres WOCU-Monitoring desplegará un listado con las métricas cuyo nombre se corresponde con los caracteres introducidos. El usuario puede seleccionar una de las métricas propuestas del listado.
Observe que al introducir determinados términos, como por ejemplo “cpu”, “traffic”, “memory”, etc. el sistema sugiere como primera opción estos términos rodeado por los caracteres “/.*término.*/” (por ejemplo /.*cpu.*/). Se trata de los comodines (wildcards) que utiliza WOCU-Monitoring. Estos comodines sustituyen a cualquier carácter anterior o posterior al término introducido. Siguiendo el ejemplo, /.*cpu.*/ le mostraría todas las Métricas cuyo nombre contiene los caracteres “cpu”, es decir, todas aquellas métricas relacionadas de alguna manera con las CPUs de los Dispositivos monitorizados. En cierto sentido, el uso de los comodines permite realizar consultas genéricas sobre un aspecto concreto de los Dispositivos de una manera rápida y sencilla. Si se precisa una métrica más concreta será necesario buscarla a través de las Métricas almacenadas por WOCU-Monitoring.
Atención
Dada la gran variedad de Sistemas y Dispositivos que WOCU-Monitoring es capaz de monitorizar, la descripción en detalle de las distintas Métricas existentes excede el alcance de este manual, puesto que las Métricas a su disposición en esta opción van a depender siempre del tipo de elementos monitorizados.

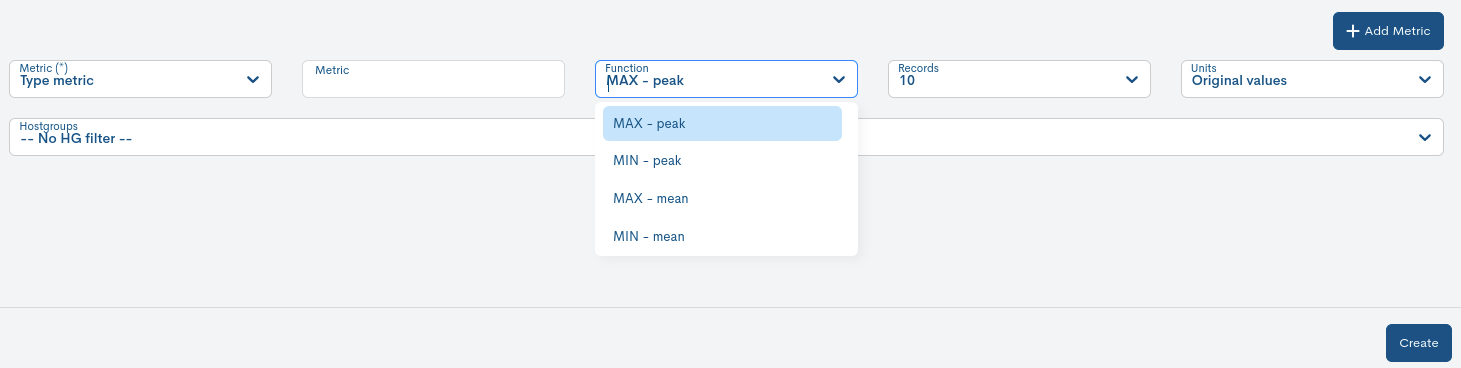

Function
La función es un filtro que modela la información mostrada de acuerdo a cuatro criterios seleccionables a través del desplegable.
Pico Máximo (MAX - peak)
Seleccionando esta opción se mostrarán el valor máximo durante el marco o marcos de tiempo seleccionado.
Pico Mínimo (MIN - peak)
Seleccionando esta opción se mostrarán el valor mínimo durante el marco o marcos de tiempo seleccionado.
Media Máxima (MAX - mean)
Seleccionando esta opción se mostrarán el valor medio máximo durante el marco o marcos de tiempo seleccionado.
Media Mínima (MIN - mean)
Seleccionando esta opción se mostrarán el valor medio mínimo durante el marco o marcos de tiempo seleccionado.

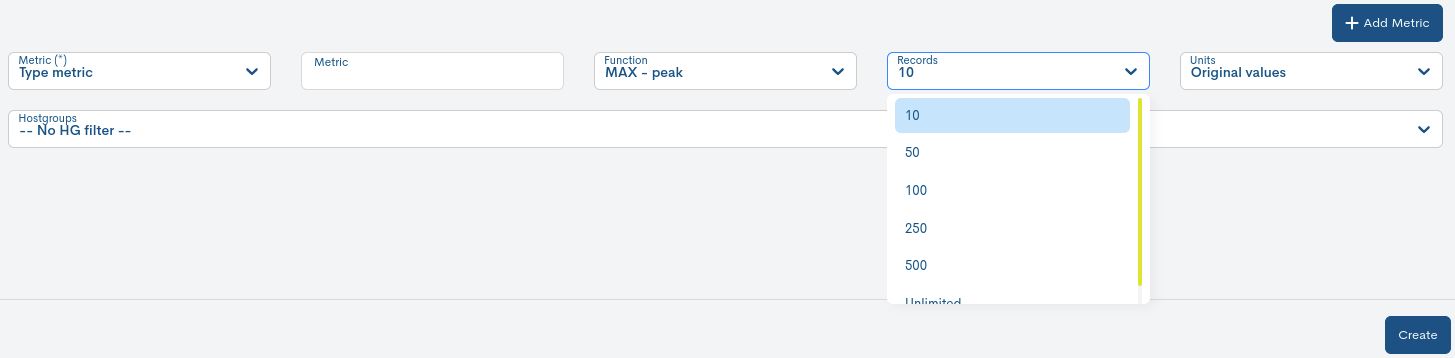

Records
Esta opción permite seleccionar a través del desplegable el número de registros que se mostrarán en el informe. Es posible seleccionar un número limitado de resultados (10, 50, 100, 250 o 500 registros) o un número ilimitado.

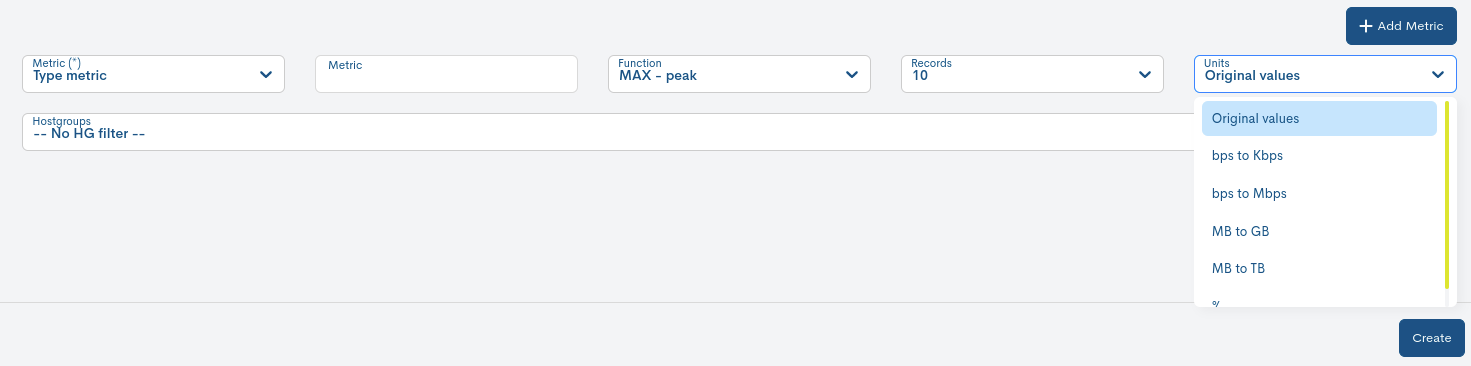

Units
Las métricas vienen dadas en unidades y por defecto WOCU-Monitoring las muestra tal y cómo fueron registradas, pero a través del campo Unidad (Unit), el usuario podrá cambiar y modelar el tipo de unidad de los valores obtenidos para la métrica establecida, de acuerdo a cinco criterios seleccionables a través del desplegable.
Las opciones de cambio de unidades de las métricas son las siguientes:
Valores originales (Original Values)
Esta opción muestra el valor de la Métrica en bruto, del modo en que WOCU-Monitoring lo registró.
Bits por segundo a Kilobits por segundo (bps to Kbps)
Esta opción expresa el valor de la Métrica en Kilobits por segundo. Esta opción es útil cuando el Valor Original es una cantidad de tráfico expresada en bits por segundo. A partir de ciertos volúmenes de tráfico, no resulta práctico observar cantidades muy grandes en bps y es más cómodo para el usuario utilizar una magnitud más grande como los Kbps.
Bits por segundo a Megabits por segundo (bps to Mbps)
Esta opción expresa el valor de la Métrica en Megabits por segundo. Esta opción es útil cuando el Valor Original es una cantidad de tráfico expresada en bits por segundo. Con volúmenes de datos grandes se precisa una magnitud aún más grande que los Kbps y en estos casos expresar el valor en Mbps resulta mucho más cómodo y práctico.
MegaBytes a Gigabytes (MB to GB)
Esta opción expresa el valor de la Métrica en Gigabytes. Esta opción es útil cuando el Valor Original es una cantidad de información (generalmente de memoria o disco) expresada en Megabytes. A partir de ciertos volúmenes de datos no resulta práctico observar cantidades muy grandes en MB y es más cómodo para el usuario utilizar una magnitud más grande como los GB.
Megabytes a Terabytes (MB to TB)
Esta opción expresa el valor de la Métrica en Terabytes. Esta opción es útil cuando el Valor Original es una cantidad de información (generalmente de memoria o disco) expresada en MegaBytes. Con volúmenes de datos grandes se precisa una magnitud aún más grande que los MB y en estos casos expresar el valor en TB resulta mucho más cómodo y práctico.
Porcentaje - % (Percentage)
Esta opción expresa en tantos por ciento el valor del Métrica. Existen métricas con valores porcentuales (p.e. el uso de CPU) para las cuales esta opción es la más adecuada.
WOCU-Monitoring permite establecer dos métricas en un solo informe a través del botón Add Metric. Pulsandolo surgirá una nueva fila de parámetros que habrá que configurar. En caso de querer eliminar una de ellas, solo hay que pulsar el botón con el aspa (x) y el conjunto de campos desaparecerá.

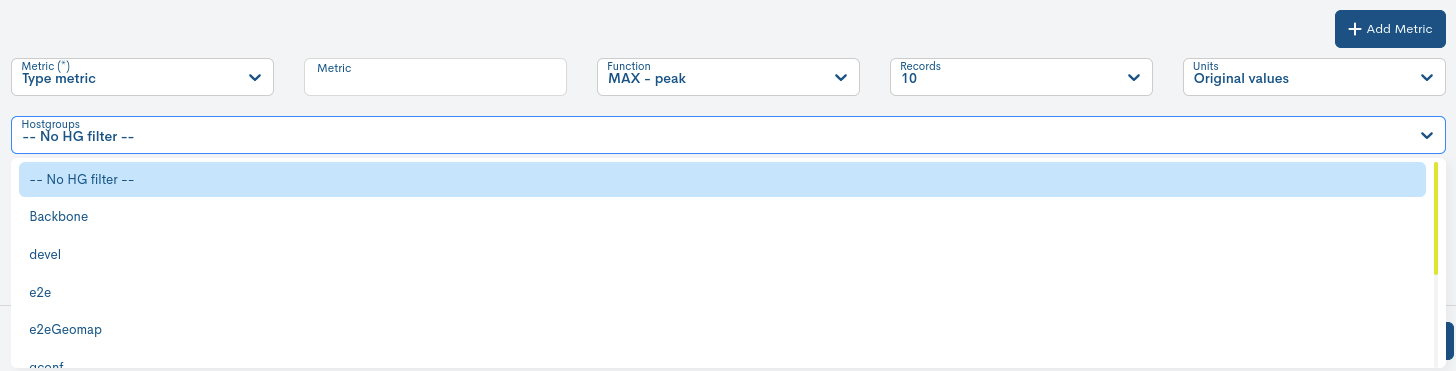

Host Groups
Este parámetro de configuración permite realizar un filtrado de los datos recogidos y reflejados en el informe, mostrando únicamente aquellos relativos a los Grupos de Dispositivos (Host Group) existentes en WOCU-Monitoring.
Para seleccionar y filtrar los resultados del informe por un determinado Grupo de Dispositivos, bastará con escoger el nombre del mismo en el desplegable de Grupo de Dispositivos (Host Group). Se mostrarán todos los grupos dados de alta dentro del reino.
Para desactivar el filtro, el usuario deberá escoger la opción No HG filter que aparece en primer lugar al desplegar el listado.
Para salvar la configuración y generar el informe, haga clic en el botón azul Create.
Una vez creado y programado el informe se retrocederá a la pantalla inicial de esta sección, donde se irán apilando secuencialmente los informes en el Gestión centralizada de Informes.
Haga clic sobre el Name para acceder al informe íntegro. A continuación, se dirige al usuario a una nueva ventana exclusiva del informe donde se presenta la información generada y recopilada por el sistema. Estos paneles son descritos en detalle en el siguiente punto.
Configuración de un informe múltiple
WOCU-Monitoring permite la creación de múltiples informes en una sola operación. De esta forma, el usuario puede definir varios informes de distinta tipología desde un único formulario de configuración.
La operativa es sencilla e intuitiva. Una vez que el usuario selecciona el primer informe, el sistema habilita el botón + en la parte superior derecha del formulario de configuración. Al hacer clic en dicho botón, se muestra un nuevo formulario para la definición de otro informe.
Atención
El sistema admite la combinación de los siete tipos de informes disponibles, siempre que sean de distinta tipología.
En caso de que se desee eliminar un informe, el usuario puede utilizar el botón x, que elimina la configuración previamente establecida.
Cada formulario de configuración incluye el botón Hide Report Config (identificado con el icono de un ojo con una línea diagonal atravesándolo), que permite ocultar la vista de configuración correspondiente y ampliar el espacio visual disponible en pantalla.
Véase el siguiente informe múltiple estructurado en dos secciones (informes) independientes:
Programación de Informes de Dispositivos más relevantes
WOCU-Monitoring también permite la automatización de la operativa de informes, gracias a la posibilidad de programar su generación y lanzamiento bajo criterio del usuario mediante la opción el botón Schedule.
A continuación, aparecerá un formulario para comenzar la configuración de la programación. Para más información consulte la siguiente sección: Schedule.
Exportación de Informes de Dispositivos más relevantes
WOCU-Monitoring también permite la exportación del informe en formato PDF, XLSX y JSON. Estos condensan toda la información sobre la disponibilidad de los activos monitorizados en un documento de fácil difusión y sencillo análisis.
A través del selector Export ubicado en el panel global de informes, se descargarán los correspondientes archivos.
Importante
WOCU-Monitoring devolverá un mensaje de error cuando el alcance del informe supere un número determinado de Dispositivos. La cantidad que viene establecida por defecto es 1.000 Dispositivos, pero esta cifra puede variar en función del entorno e infraestructura monitorizada.

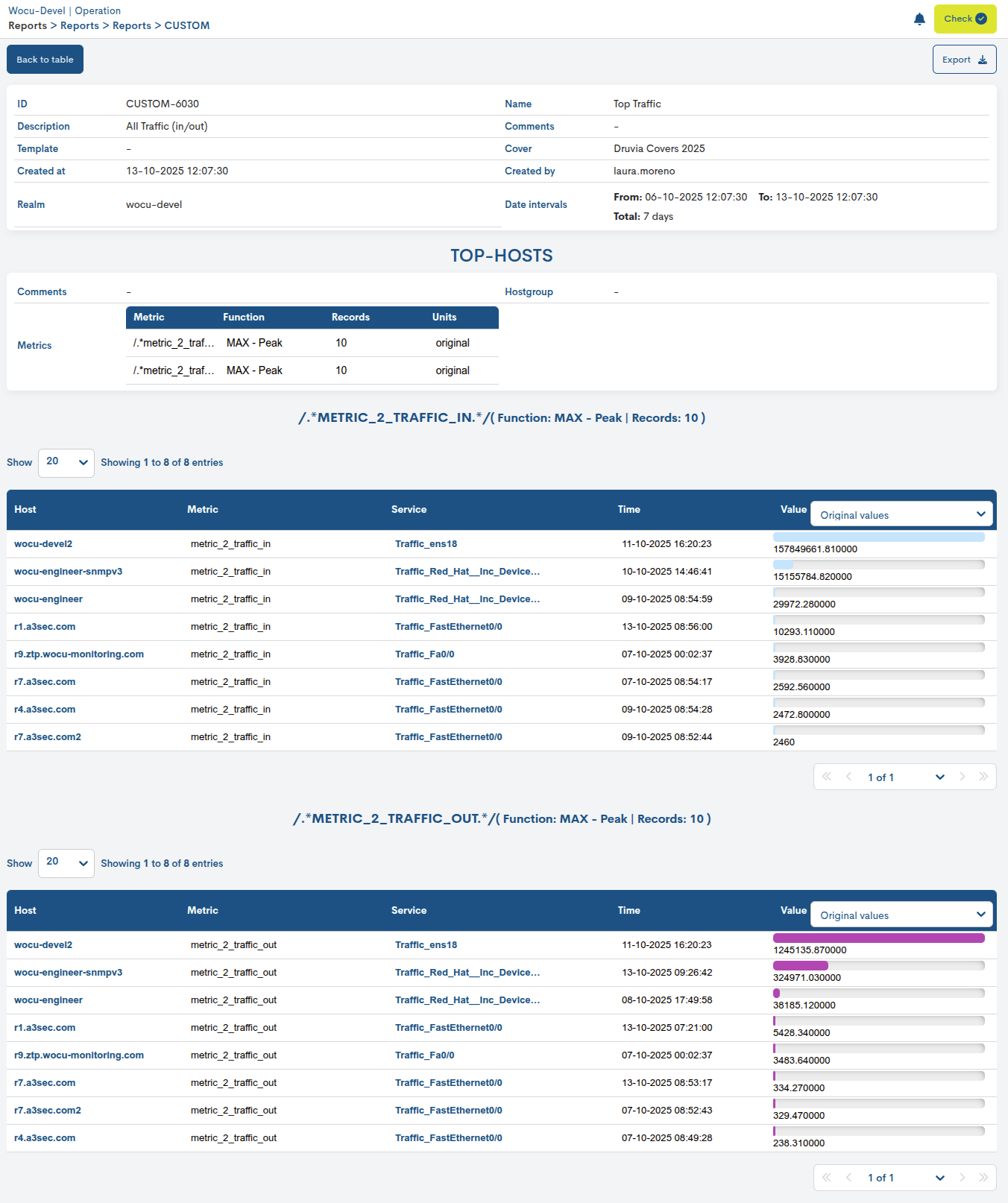

Visualización y análisis de Informes de Dispositivos más relevantes (Top Hosts)
Accionando sobre la etiqueta del nombre (columna Name) se accede al informe íntegro.
Se presenta la información del informe a través de paneles y ráficos interactivos, diseñados para facilitar su interpretación por el usuario.

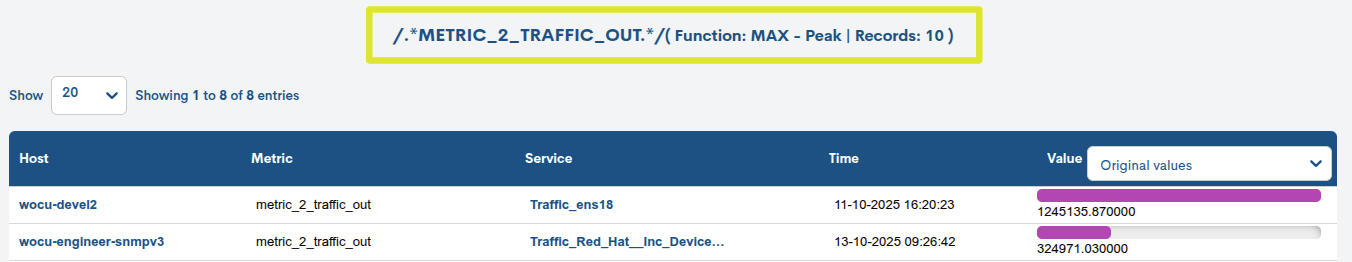

Cada panel del informe presentará gráficos de valores con codificación por colores para mejorar la legibilidad y el reconocimiento de los datos. Además, se incluirá una descripción con los parámetros y filtros utilizados en la elaboración del informe.
De izquierda a derecha:
En primer lugar la Métrica (Metrics) aplicada (texto en tamaño más grande y negrita).
Entre paréntesis: Función (Function) aplicada y Número de registros (Records).
Situando el cursor sobre el texto aparecerá una descripción de los filtros aplicados en una breve línea de texto explicativo:
Paneles de configuración
A través de un formato tabular se presentan los filtros y parámetros establecidos en la configuración del informe generado.
Estos son:
ID: código identificador del informe.
Description: texto descriptivo o contextual relativo al informe.
Template: Plantillas (Templates) seleccionada en la que se basa el informe.
Create at: indica la fecha y hora exacta de creación del informe.
Realm: indica el nombre del Reino objeto del informe.
Name: nombre identificativo asignado al informe.
Comments: texto libre asignado por el usuario sobre observaciones, anotaciones o aclaraciones adicionales sobre el informe.
Cover: especifica la Covers aplicada en el informe.
Create by: indica el usuario creador/propietario del informe.
Date interval: indica hora y fecha de inicio y fin del periodo de recogida de datos de disponibilidad.
En marcos temporales múltiples, los periodos serán presentados en formato tabular. El límite total de rangos es de 31 días.
Comments: texto libre asignado por el usuario sobre observaciones, anotaciones o aclaraciones adicionales sobre el informe.
Metrics: incluye a modo resumen la información correspondiente a las métricas utilizadas en la generación del informe. Cada fila representa una métrica configurada, con los siguientes campos:
Metric: cada fila registra una métrica seleccionada para el cálculo del informe.
Function: especifica la función matemática aplicada a la métrica.
Records: especifica la cantidad de registros considerados para la métrica.
Units: indica la unidad en la que se expresan los valores.
Hostgroup: especifica el grupo de dispositivos seleccionado para el cálculo del informe.
Panel top activos por métrica
Por cada métrica seleccionada en el informe, se genera una tabla de detalle que muestra los activos monitorizados que cumplen con los criterios definidos en la consulta de dicha métrica.
Este panel cuenta con los campos descritos a continuación:
Host
Este campo incluye el nombre del dispositivo del que se muestran los valores de la métrica seleccionada.
Haciendo clic sobre el nombre de un dispositivo en concreto, emergerá su correspondiente vista detalle con los valores de configuración registrados en el sistema.
Metric
Este campo indica cuál es la métrica recogida por WOCU-Monitoring para un determinado dispositivo y utilizada para el análisis.
Nota
En este campo aparecerá la Métrica o Métricas seleccionada/s en el filtro Metrics antes descrito. Este campo resulta especialmente útil cuando se emplean en el filtro comodines (wildcards) que permiten mostrar al mismo tiempo métricas relacionadas ya que, gracias a este campo, el usuario podrá identificar el tipo concreto de la métrica mostrada.
Service
Este campo indica a qué servicio de un dispositivo alude el informe para la métrica seleccionada.
Nota
Este campo facilita mucho la comprensión y el análisis de los
datos mostrados por WOCU-Monitoring por parte del usuario. Un servicio puede tener
varias métricas, en el ejemplo, el dispositivo R1-bgp.a3sec.com, en su
puerto Traffic_FastEthernet1/0 (campo Servicio) cuenta con dos métricas
distintas: tráfico entrante (metric_1_traffic_in) y tráfico saliente
(metric_1_traffic_out). Gracias a este campo resulta más sencillo
establecer la relación entre las distintas métricas mostradas para
uno o varios de los Servicios de un Dispositivo.
Time
Este campo informa del momento o del periodo de tiempo exacto en el que una métrica de un dispositivo ha alcanzado un determinado valor.
El uso de las funciones de picos (máximo o mínimo) se ve reflejado en el campo Time, puesto que se muestra el momento en el que se registró el valor más extremo para esa métrica.
En el caso de las funciones de medias (máxima o mínima), el campo Time indicará el periodo sobre el cual se ha realizado el cálculo de dicha media.
Value
Este campo muestra el tipo de unidad de los valores obtenidos para la métrica de un dispositivo, dentro del marco temporal seleccionado y de acuerdo a la función configurada.
A través del desplegable se pueden cambiar las magnitudes en las que este valor se expresa.
De manera complementaria WOCU-Monitoring mostrará una barra que representa de gráficamente los valores de cada Métrica. Este elemento permite comparar visualmente los valores de distintos Dispositivos.
Las opciones de cambio de magnitudes del valor de la Métrica son las siguientes:
Valores originales (Original Values)
Esta opción muestra el valor de la Métrica en bruto, del modo en que WOCU-Monitoring lo registró.
Bits por segundo a Kilobits por segundo (bps to Kbps)
Esta opción expresa el valor de la Métrica en Kilobits por segundo. Esta opción es útil cuando el Valor Original es una cantidad de tráfico expresada en bits por segundo. A partir de ciertos volúmenes de tráfico, no resulta práctico observar cantidades muy grandes en bps y es más cómodo para el usuario utilizar una magnitud más grande como los Kbps.
Bits por segundo a Megabits por segundo (bps to Mbps)
Esta opción expresa el valor de la Métrica en Megabits por segundo. Esta opción es útil cuando el Valor Original es una cantidad de tráfico expresada en bits por segundo. Con volúmenes de datos grandes se precisa una magnitud aún más grande que los Kbps y en estos casos expresar el valor en Mbps resulta mucho más cómodo y práctico.
Bits por segundo a Gigabits por segundo (bps to Gbps)
Esta opción expresa el valor de la Métrica en Gigabits por segundo. Es útil cuando el Valor Original es una cantidad de tráfico expresada en bits por segundo. Con volúmenes de datos grandes se precisa una magnitud mayor que los Mbps, para estos casos es recomendable expresar el valor en Gbps.
Bits por segundo a Terabits por segundo (bps to Tbps)
Esta opción expresa el valor de la Métrica en Terabits por segundo. Es útil cuando el Valor Original es una cantidad de tráfico expresada en bits por segundo. Con volúmenes de datos grandes se precisa una magnitud mayor que los Gbps, para estos casos es recomendable expresar el valor en Tbps.
MegaBytes a Gigabytes (MB to GB)
Esta opción expresa el valor de la Métrica en Gigabytes. Esta opción es útil cuando el Valor Original es una cantidad de información (generalmente de memoria o disco) expresada en Megabytes. A partir de ciertos volúmenes de datos no resulta práctico observar cantidades muy grandes en MB y es más cómodo para el usuario utilizar una magnitud más grande como los GB.
Megabytes a Terabytes (MB to TB)
Esta opción expresa el valor de la Métrica en Terabytes. Esta opción es útil cuando el Valor Original es una cantidad de información (generalmente de memoria o disco) expresada en MegaBytes. Con volúmenes de datos grandes se precisa una magnitud aún más grande que los MB y en estos casos expresar el valor en TB resulta mucho más cómodo y práctico.
Porcentaje - % (Percentage)
Esta opción expresa en tantos por ciento el valor del Métrica. Existen métricas con valores porcentuales (p.e. el uso de CPU) para las cuales esta opción es la más adecuada.
Comments
Campo de texto libre para añadir observaciones, anotaciones o aclaraciones adicionales sobre el informe.
