Opciones generales
Opciones Globales
La barra en fondo negro ubicada en la zona superior del interfaz, contiene una serie de opciones informativas que permanecen accesibles en todo momento durante la navegación del usuario a través de las diferentes pantallas y opciones de WOCU.
Al ser un elemento fijo, el usuario tendrá siempre a mano los siguientes elementos:
Enlace a la pantalla de Inicio (Home)
Utilice este enlace para volver a la Vista Global: Inicio (Home) desde cualquier otra ubicación de la herramienta.
Buscador global de Dispositivos
La barra superior incorpora un buscador global para localizar un Dispositivo específico de entre la totalidad de Reinos gestionados en la aplicación. Al seleccionar o efectuar la búsqueda del ítem deseado, el usuario es remitido al Reino donde se ubica, para continuar con su gestión y función de monitorización.
El buscador global permite varias opciones de búsqueda:
Ingresando manualmente el nombre del Dispositivo de interés.
A través del selector disponible: haciendo clic sobre la fecha (V) se despliega una lista inicial con diez primeros Dispositivos. Según se vaya descendiendo en el listado, este se irá actualizando mostrando nuevos elementos.
Por cada elemento se indica:
Tipo y nombre del Dispositivo | Tipo y nombre del Reino en el que encuentra.

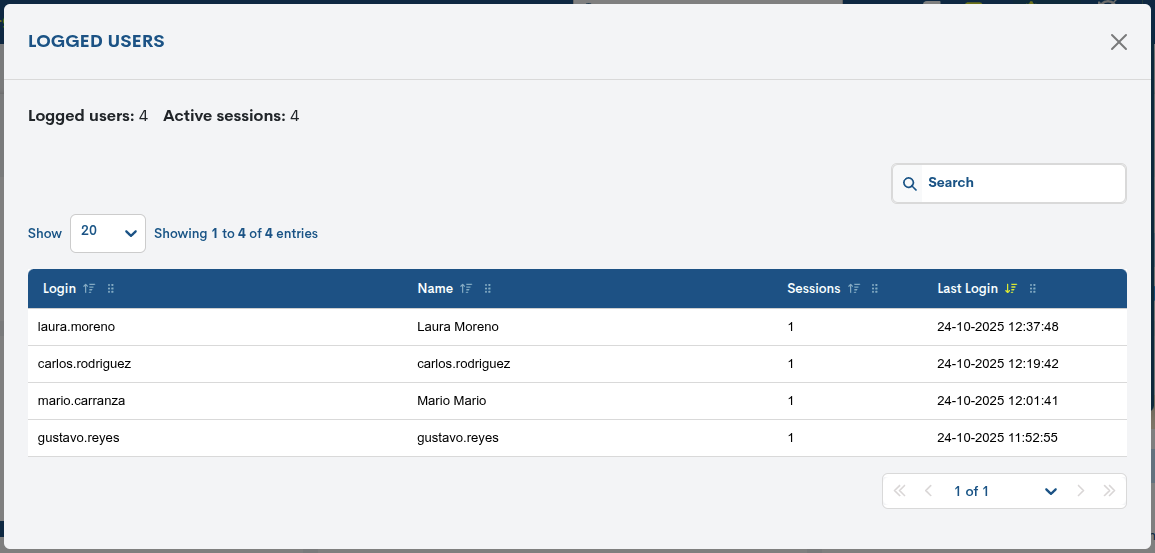

Usuarios conectados (Logged users)
Informa del número de usuarios conectados en este momento en WOCU. Haciendo clic sobre esta opción, emergerá una nueva ventana detalle sobre las distintas sesiones de usuario registradas:
Login: informa de la cuenta de usuario registrada en WOCU.
Full name: nombre asociado al login de acceso.
Sessions: sesiones totales asociadas al login.
Last login: fecha y hora de la última sesión.
Número de sesiones activas (Active sessions)
Informa del total de sesiones de usuario activas en WOCU.
Auto-refresco de pantalla
WOCU posibilita la actualización automática de los datos mostrados en pantalla.
Pulsando el icono de auto-refresco (🕐) se podrá activar o bien desactivar la recarga reiterada de la página. Observe que al conmutar el auto-refresco de pantalla, dicho icono cambiará en función del estado:
Auto-refresco desactivado
Auto-refresco activado
Nota
Es posible consultar el tiempo restante para el próximo refresco de pantalla,
situando el cursor sobre el icono. Por defecto, la extensión del intervalo
de tiempo entre actualizaciones es de 60 segundos, pudiendo definir una
nueva secuencia desde las Preferencias de usuario (User preferences).

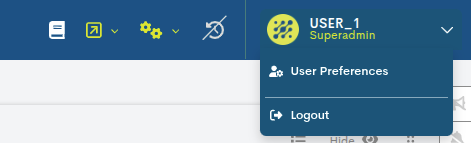

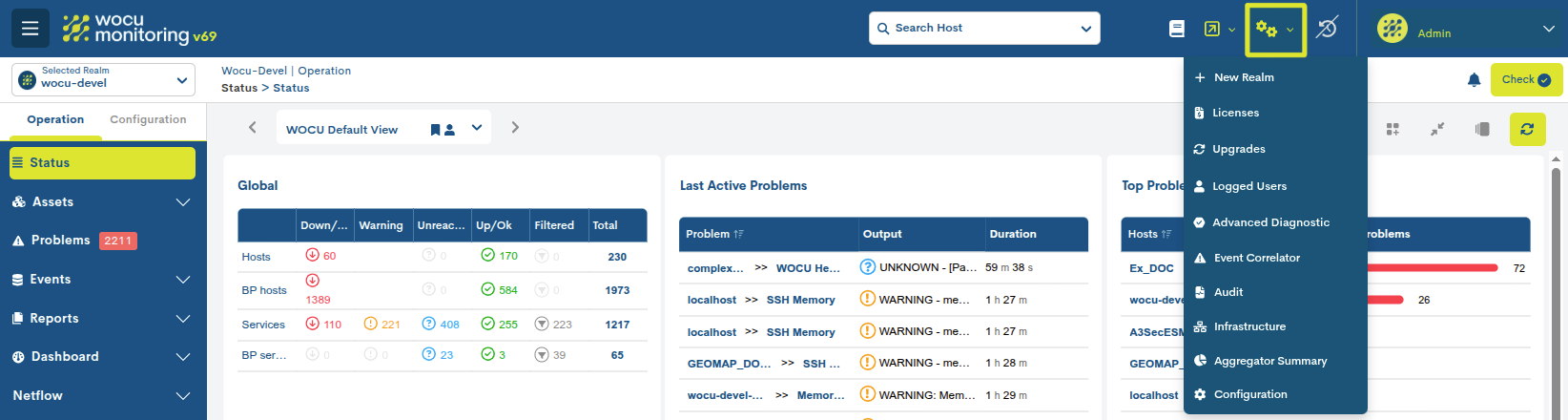

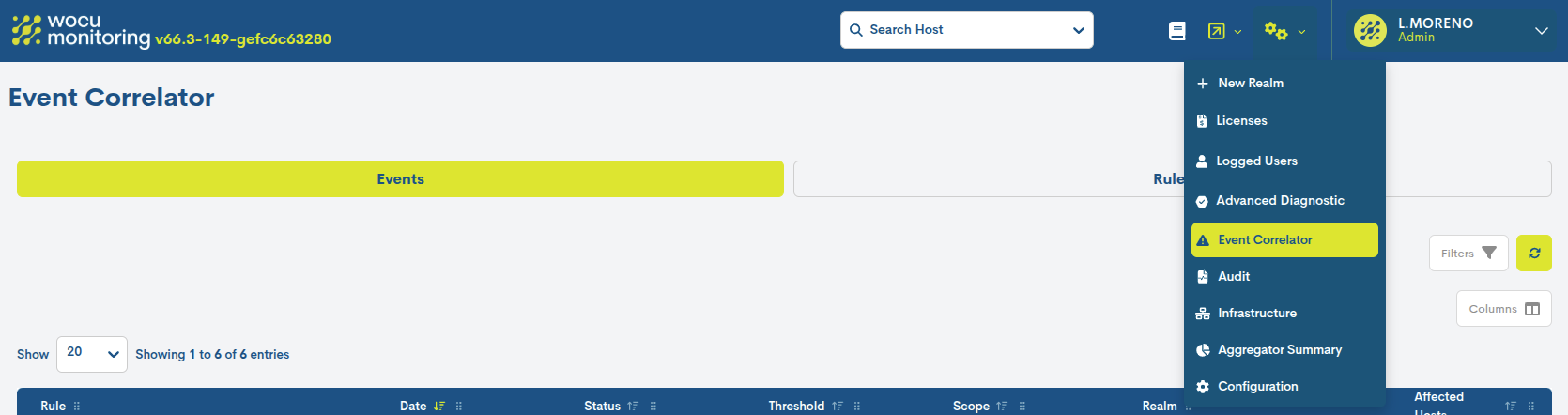

Menú de Usuario
WOCU especifica la cuenta de usuario con la que se ha registrado y accedido al sistema. Pulsando sobre el nombre de usuario, se desplegará un nuevo menú con seis opciones principales nombradas a continuación:
Añadir Reino (+New Realm)
Escogiendo esta opción, se redirige al usuario al formulario de alta de un nuevo Reino que pasará a formar parte de la infraestructura tecnológica monitorizada.
Más información en: Creación de Reinos.
Documentación (Documentation)
Escogiendo esta opción, se redirige al usuario al presente documento: Documentación Técnica de WOCU-Monitoring.
Aggregator Summary
Se trata de un espacio diseñado para proporcionar una visión general de la infraestructura monitorizada según la naturaleza del Reino y conectividad de los mismos, en el momento de la consulta.
Este módulo se distingue por su capacidad para representar la situación actual de la planta a través de gráficos de sectores, facilitando la interpretación de los datos clave.
Más información en: Aggregator Summary.
Preferencias de Usuario (User preferences)
Seleccionando esta opción se abrirá la ventana de Preferencias de usuario (User preferences) para la configuración a medida de ciertos aspectos de visualización, gestión y filtrado de variedad de elementos de WOCU.
Auditoría (Audit)
Módulo independiente destinado al registro minucioso de acciones ejecutadas en WOCU-Monitoring, trazando todos los movimientos efectuados en cuanto a configuración de activos y cambios rastreados por el sistema, con el propósito de viabilizar una posterior auditoría sobre la información procesada.
Más información en: Módulo de Auditoría (Audit).
Infraestructura (Infrastructure)
Módulo interactivo e informativo que encapsula y traza los distintos elementos/nodos que WOCU-Monitoring tiene desplegados en el momento de la consulta.
Esta funcionalidad ofrece una panorámica total y correlacionada de los distintos componentes que constituyen la infraestructura de red monitorizada, siendo una herramienta de gran ayuda para Administradores de la solución.
Más información en: Infraestructura (Infrastructure).
Licencias (Licenses)
Vista meramente informativa con datos actualizados sobre la licencia contratada.
El Administrador podrá hacer seguimiento del estado de la licencia vigente, conocer los días que restan para su renovación u otras particularidades de la misma.
Esta información será mostrada a partir del siguiente formato tabular:
License: nombre identificativo de la licencia contratada.
Type: detalla el tipo de licencia en uso. Las licencias que actualmente provee WOCU-Monitoring son:
Silver
Gold
Platinum
Preprod
Demo
Puede conocer en detalle las particularidades de cada una de ellas aquí.
Creation date: detalla la fecha y hora exacta de alta de la licencia.
Expiration date: detalla la fecha y hora exacta de expiración de la licencia.
Assets max limit: esta columna registra el número total de activos (Servicios, Dispositivos y Procesos de Negocio) monitorizados en todos los Reinos estándar registrados, frente al total de activos disponibles en la licencia contratada. Esta indicación es meramente informativa, no se implementa restricción alguna.
Atención
Cada tipo de licencia tiene sus propias características y términos específicos, por lo que para su revisión contacte con nuestro Equipo Comercial.

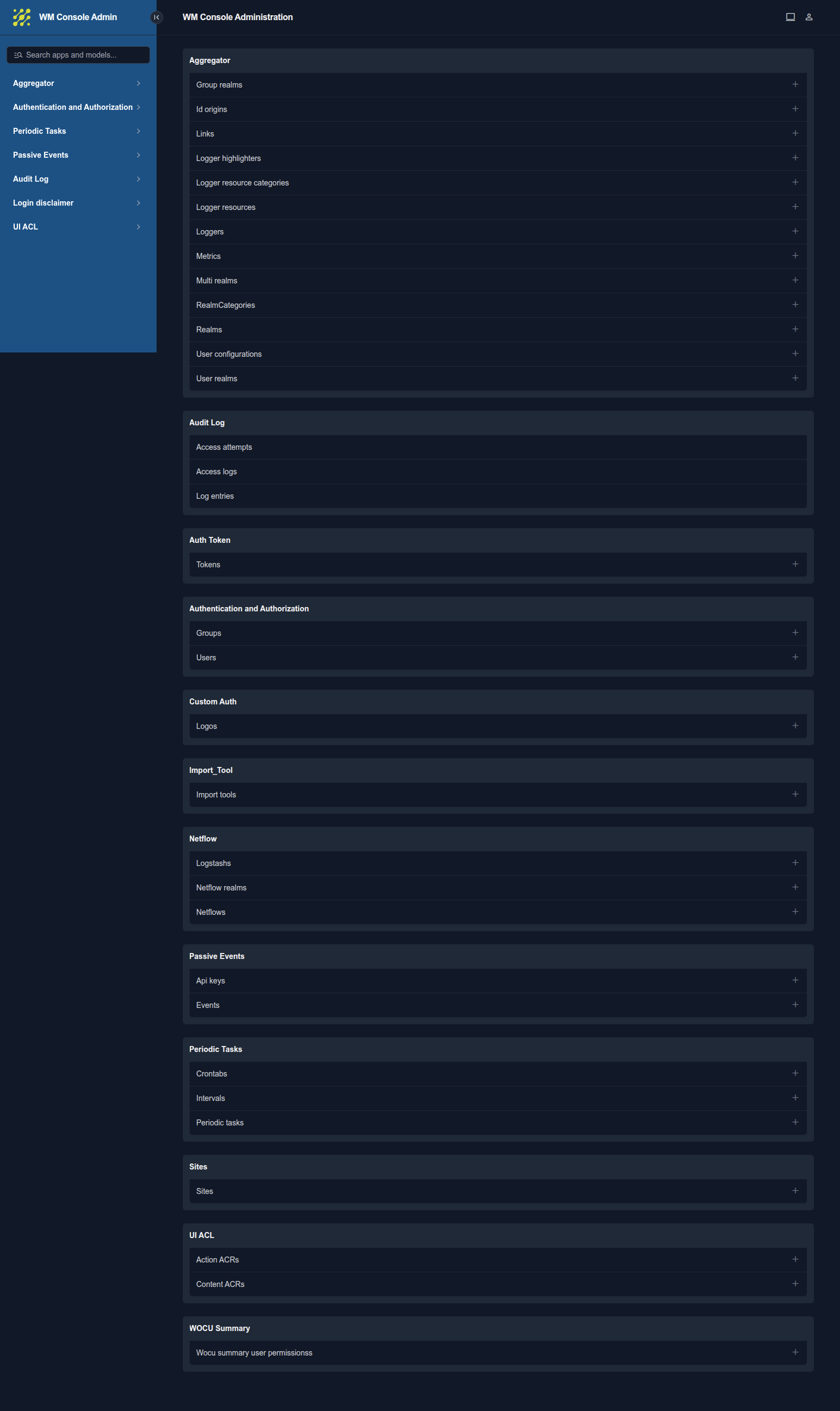

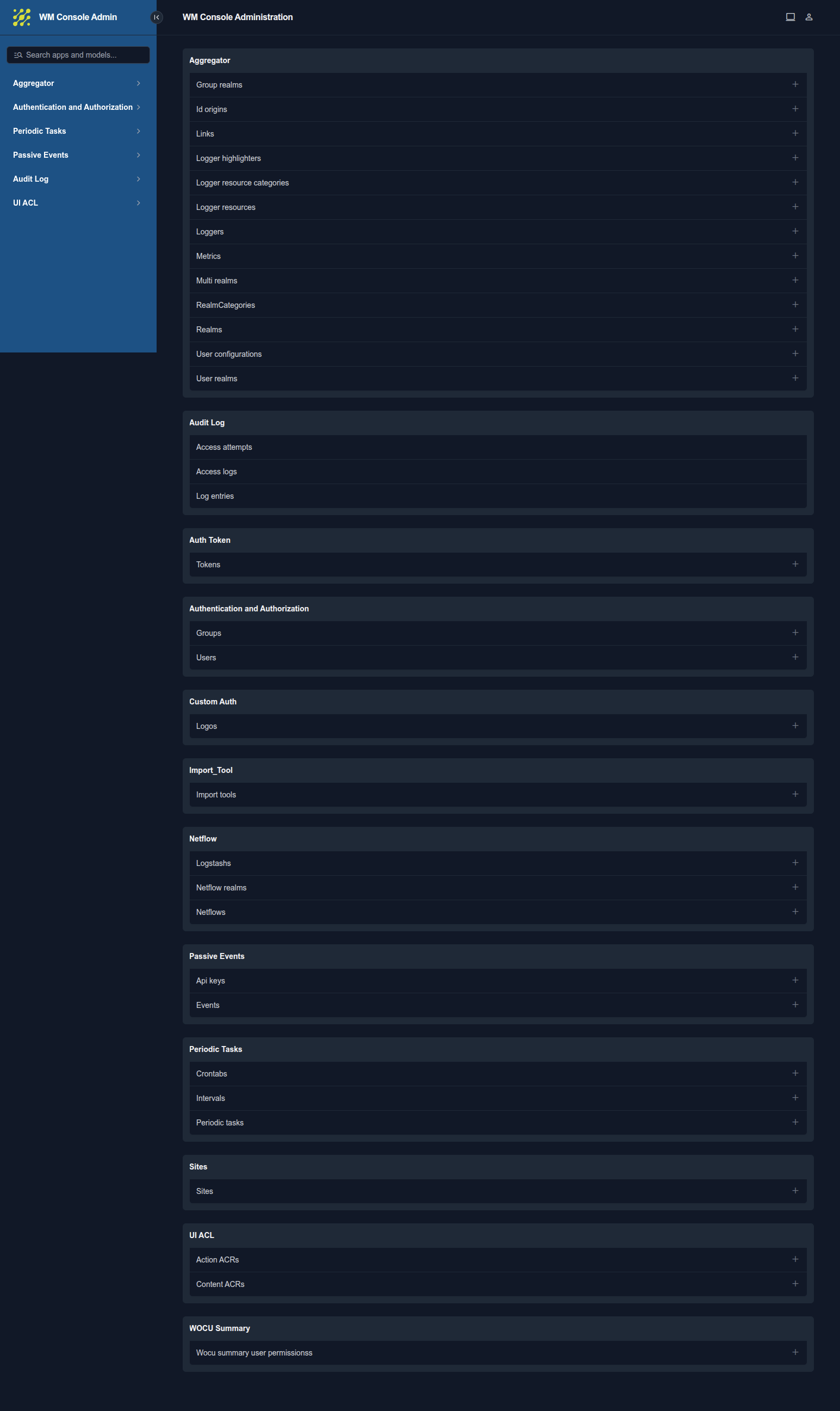

Configuración Avanzada (Advanced Configuration)
Haciendo clic sobre esta opción se accederá al módulo de Administración de WOCU (WOCU Administration), epicentro de multitud de funciones avanzadas de WOCU. Es posible realizar y establecer configuraciones más profundas de los elementos que integran la infraestructura tecnológica monitorizada, si bien exige unos mayores conocimientos técnicos por parte del usuario.
Atención
Para acceder a este módulo de configuración es preciso introducir unas credenciales de acceso autorizadas por su Administrador.
Seleccionada la opción, se abrirá una nueva ventana de navegador dando acceso al módulo avanzado, donde quedan recogidos en diferentes bloques los distintos elementos, servicios y funciones disponibles para entre otras acciones, poder establecer los parámetros avanzados de las propias tareas de monitorización efectuadas por la herramienta.
Cerrar la sesión (Logout)
Opción para la desconexión o cierre de sesión del sistema.

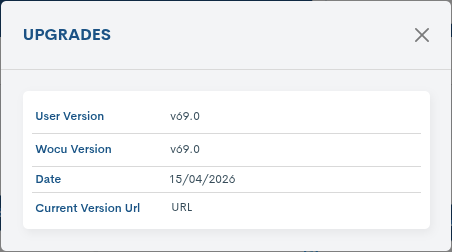

Versión de WOCU
WOCU muestra la información acerca del número de versión del producto en ejecución.
Opciones de notificación
Solo en la Vista Global: Inicio (Home), encontramos las opciones de notificación:
✓ Opción superior, con el icono de un altavoz habilita e inhabilita las notificaciones a través de una pequeña ventana emergente.
✓ Opción inferior, con el icono de una campana habilita e inhabilita las notificaciones sonoras.
El color de fondo de cada icono indica el estado de cada opción, verde: habilitado, gris oscuro: inhabilitado. Puede habilitar/inhabilitar estas opciones haciendo clic sobre el icono correspondiente.
Infraestructura (Infrastructure)
Módulo interactivo e informativo que encapsula y traza los distintos elementos/nodos que WOCU-Monitoring tiene desplegados en el momento de la consulta.
Esta funcionalidad ofrece una panorámica total y correlacionada de los distintos componentes que constituyen la infraestructura de red monitorizada, siendo una herramienta de gran ayuda para Administradores de la solución.
Es posible expandir y contraer nodos para hacer más cómoda la navegación por el árbol anidado y poder rastrear los distintos niveles jerárquicos originados. Basta con hacer clic sobre un nodo en concreto para que los nodos dependientes se oculten o expandan.
Se utilizan iconos de tecnologías implementadas para la representación e identificación de nodos.
La sección se organiza en dos espacios diferentes:
Aggregator Infrastructure
Esta vista representa todos los servicios relacionados con la consola de agregación (Aggregator), donde se ubican componentes de tipo: bases de datos, sistemas de indexación de métricas, recolectores de logs, etc.
Monitoring Infrastructure
Esta vista representa todos los servicios de cada Monitoring (Import-Tool) gestionado en la solución.
Disponible un selector para navegar entre los distintos visores (Monitorings) y observar los pormenores de la infraestructura de cada uno de ellos.
Aunque la representación es bastante elemental, se ofrece una panorámica completa capaz de registrar componentes no operativos, que pueden estar afectando a la estabilidad de la infraestructura monitorizada.
Módulo de Auditoría (Audit)
Módulo independiente destinado al registro minucioso de acciones ejecutadas en WOCU-Monitoring, trazando todos los movimientos efectuados en cuanto a configuración de activos y cambios rastreados por el sistema, con el propósito de viabilizar una posterior auditoría sobre la información procesada.
Atención
Este módulo solo estará habilitado para usuarios Administradores (Super-admin).
En esta nueva pestaña encontraremos dos secciones diferentes:
Requests and Realms Configuration Audit
En este apartado se podrá visualizar todas las acciones y operaciones que se realizan sobre Reinos, es decir, se proporciona la información que se audita a nivel de Reino.
Nota
Como se indica en el texto: Only the first 10000 entries can be shown, solo serán mostradas las 10000 primeras entradas, para facilitar y aliviar la capacidad de cómputo de consultas.
Columnas/ Campos de la tabla
Se describen a continuación los campos que encabezan la tabla:
✓ Date: fecha y hora exacta en la que se registró la acción en el sistema, y en consecuencia, se produjo un hecho relevante en el funcionamiento y operación interna de la infraestructura.
✓ Realm: entidad o conjunto de entidades donde se ha registrado la acción.
✓ User: perfil de usuario que ha ejecutado la acción registrada en la infraestructura.
Nota
Existe el usuario denominado System, autor de tareas automáticas y periódicas gestionadas en la aplicación (lanzamiento de Tareas de Importación (Tasks), Generación programada de Informes, etc.). Se asigna cuando no existe un usuario detrás de la acción efectuada.
✓ Method: indica el método utilizado según el origen o naturaleza de la acción auditada. Se categoriza de la siguiente forma:
Cambios que se producen a nivel de bases de datos, es decir, operaciones realizadas en un Reino concreto desde su Módulo de configuración (Import-Tool).
Estas son:
CREATE
UPDATE
DELETEPeticiones auditadas basadas en el protocolo HTTP.
GET
POSTRelativo a procesos automáticos ejecutados (como Informes y Tareas de Importación (Tasks)). Algunas de las opciones posibles son:
SCHEDULED <Name> REPORT: Scheduled Availability Report, Scheduled Multimetrics Report, Top Hosts Report, etc.
<Name> REPORT: Availability Report, Multimetrics Report, Top Hosts Report, etc.
SNMP IMPORT
CSV IMPORT
SNMP IMPORT INVENTORYNota
Existe el filtro Filter by Method para limitar la tabla por peticiones HTTP (Requests), peticiones a bases de datos por cambios en la configuración (Changes in configuration) o procesos automáticos (Automatic Process).
✓ Description: contiene una descripción general de la operación registrada.
✓ Affected Item(s): tipo de activo al que implica la acción efectuada. Existen multitud de tipos de ítems almacenados en la base de datos (HOST, SERVICES, REPORTS,etc.).
✓ Actions: permite conocer en detalle las características de la acción efectuada sobre un objeto.
Nota
Puede ocurrir que el texto mostrado en cualquiera de las columnas exceda el espacio disponible, en dicho caso, el texto se cortará en el límite de cada columna, seguido de unos puntos suspensivos (…) para indicar que el texto continúa pero ha sido cortado. No obstante, puede consultar la información completa situado el cursor sobre dicho texto.
Filtros de datos disponibles
Es posible el filtrado de objetos en la tabla a partir de los siguientes desplegables:

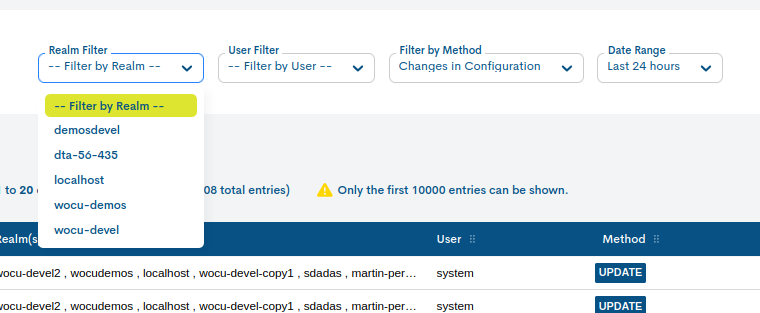

✓ Realm Filter: este selector reúne todos los Reinos gestionados en la infraestructura. Tras la selección de uno de ellos, la tabla quedará filtrada con las operaciones ejecutadas unicamente en estos sistemas.

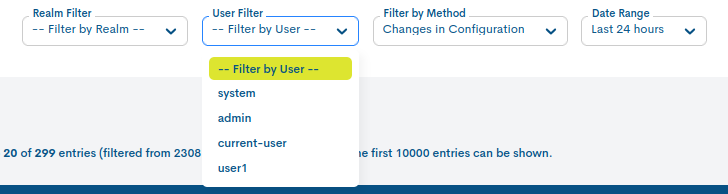

✓ User Filter: este selector reúne todos los usuarios dados de alta en la infraestructura. Tras la selección de uno de ellos, la tabla quedará filtrada con las operaciones ejecutadas unicamente por este perfil.
✓ Filter by Method: este selector reúne todos los posibles métodos categorizados según el origen o naturaleza de la acción:
Changes in configuration: engloba los cambios que se producen a nivel de bases de datos, es decir, operaciones realizadas en un Reino concreto desde su Módulo de configuración (Import-Tool).
Estas son:
CREATE
UPDATE
DELETERequest: engloba las peticiones auditadas basadas en el protocolo HTTP.
GET
POSTAutomatic Process: relativo a procesos automáticos ejecutados (como Informes y Tareas de Importación (Tasks)). Algunas de las opciones posibles son:
AUTOMATIC REPORT
AUTOMATIC SCHEDULED REPORT
SNMP IMPORT
CSV IMPORT
SNMP IMPORT INVENTORY✓ Date range: las acciones auditadas pueden ser filtradas en función de las fechas en las que han sido registradas. Para ello, se utiliza un filtro temporal.
Existen varios criterios temporales ya fijados para el filtrado de acciones:
Today: filtra y muestra solo las acciones auditadas generadas durante el periodo de tiempo transcurrido en la jornada de hoy.
Yesterday: acciones registradas ayer.
Last 24 hours: acciones registradas en las últimas 24 horas.
Last 48 hours: acciones registradas en las últimas 48 horas.
Last 7 Days: acciones registradas en los últimos siete días.
This Week: acciones registradas durante el periodo de tiempo transcurrido en la semana presente (desde el día de inicio de semana al día actual).
Previous Week: acciones registradas en la anterior semana completa (lunes-domingo).
En el caso de querer establecer un periodo de tiempo determinado existe la opción Custom Range. Para configurar el marco temporal es necesario establecer una fecha de inicio y una fecha de fin. Pulsando sobre uno de los días, se establecerá esta fecha como selección, quedando marcada con un fondo azul. Además del día, se puede establecer una hora en concreto de esa jornada, para ello hay que utilizar los desplegables de las casillas hora, minuto y segundo, hasta configurar la hora deseada.
Atención
Para facilitar y aliviar la capacidad de cómputo de consultas, el filtrado de ítems por rango de fechas queda limitado a un máximo de siete días, es decir, el rango definido no podrá ser superior a este intervalo (siete días).
Lógicamente no es posible elegir fechas de inicio y fin posteriores a la fecha actual, ni establecer una fecha de fin anterior a la fecha de inicio.
Exportación del listado de ítems
Los dos botones contiguos a la barra de Búsqueda, CSV y JSON, facilitan la exportación de los datos en ambos formatos para su tratamiento o uso posterior.
CSV
Haciendo clic en el botón correspondiente, se abrirá una nueva modal para la selección y marcado de parámetros a exportar bajo criterio del usuario. Las opciones disponibles son:
Date (Obligatorio)
Realm
User (Obligatorio)
Method
Description
Affected Item (Obligatorio)
Details
Confirmada la selección, se inicia la descarga de un fichero en formato CSV (Comma Separated Value), un formato muy simple que organiza las columnas mediante un separador (punto y coma “;”) y las filas por un salto de línea.
JSON
Esta otra opción sigue la misma operativa que el caso anterior, pero iniciando la descarga de un fichero en formato JSON (JavaScript Object Notation), un formato ligero de intercambio de datos capaz de ser leído por cualquier lenguaje de programación y, por tanto, ser utilizado para intercambiar información entre distintas tecnologías.
En ambas opciones, el sistema ofrecerá la opción de seleccionar el directorio donde descargar y almacenar el fichero del inventario generado y asignar un nombre alternativo al mismo.
Aggregator Wocu Administration Audit
En este apartado se podrá visualizar todos los cambios que se producen a nivel de administración (y no de Reino) en la aplicación desde el Módulo de Configuración Avanzada: Control de Login (incluido intentos fallidos), administración de WOCU-Monitoring: alta, baja o modificación de Reinos, loggers, metrics, creación y asignación de usuarios, etc.
Nota
Como se indica en el texto: Only the first 10000 entries can be shown, solo serán mostradas las 10000 primeras entradas, para facilitar y aliviar la capacidad de cómputo de consultas.
Columnas/ Campos de la tabla
Se describen a continuación los campos que encabezan la tabla:
✓ Date: fecha y hora exacta en la que se registró la acción en el sistema, y en consecuencia, se produjo un hecho relevante en el funcionamiento y operación interna de la infraestructura.
✓ User: perfil de usuario que ha ejecutado la acción registrada en la infraestructura.
Nota
Existe el usuario denominado System, autor de tareas automáticas y periódicas gestionadas en la aplicación (lanzamiento de Tareas de Importación (Tasks), Generación programada de Informes, etc.). Se asigna cuando no existe un usuario detrás de la acción efectuada.
✓ Method: indica el método utilizado según el origen o naturaleza de la acción auditada. Se categoriza de la siguiente forma:
Cambios que se producen a nivel de bases de datos, es decir, operaciones realizadas en el Módulo de configuración (Import-Tool).
Estas son:
CREATE
UPDATE
DELETEPeticiones auditadas basadas en el protocolo HTTP.
GET
POSTNota
Existe el filtro Filter by Method para limitar la tabla por peticiones HTTP (Requests) o peticiones a bases de datos por cambios en la configuración (Changes in configuration).
✓ Affected Item(s): tipo de activo al que implica la acción efectuada. Existen multitud de tipos de ítems almacenados en la base de datos (HOST, SERVICES, REPORTS,etc.).
✓ Actions: permite conocer en detalle las características de la acción efectuada sobre un objeto.
Nota
Haciendo clic sobre alguna de las fechas seguidas de las etiquetas Old o New, emergerá una nueva caja informativa que facilitará el texto completo. La vista incluye también la función de copiado en portapapeles (acción ubicada en la esquina superior derecha), facilitando el proceso de copiado de datos en un solo clic.
Filtros de datos disponibles
Es posible el filtrado de objetos en la tabla a partir de los siguientes desplegables:
✓ User Filter: este selector reúne todos los usuarios dados de alta en la infraestructura. Tras la selección de uno de ellos, la tabla quedará filtrada con las operaciones ejecutadas unicamente por este perfil.
✓ Date range: las acciones auditadas pueden ser filtradas en función de las fechas en las que han sido registradas. Para ello, se utiliza un filtro temporal.
Existen varios criterios temporales ya fijados para el filtrado de acciones:
Today: filtra y muestra solo las acciones auditadas generadas durante el periodo de tiempo transcurrido en la jornada de hoy.
Yesterday: acciones registradas ayer.
Last 24 hours: acciones registradas en las últimas 24 horas.
Last 48 hours: acciones registradas en las últimas 48 horas.
Last 7 Days: acciones registradas en los últimos siete días.
This Week: acciones registradas durante el periodo de tiempo transcurrido en la semana presente (desde el día de inicio de semana al día actual).
Previous Week: acciones registradas en la anterior semana completa (lunes-domingo).
En el caso de querer establecer un periodo de tiempo determinado existe la opción Custom Range. Para configurar el marco temporal es necesario establecer una fecha de inicio y una fecha de fin. Pulsando sobre uno de los días, se establecerá esta fecha como selección, quedando marcada con un fondo azul. Además del día, se puede establecer una hora en concreto de esa jornada, para ello hay que utilizar los desplegables de las casillas hora, minuto y segundo, hasta configurar la hora deseada.
Atención
Para facilitar y aliviar la capacidad de cómputo de consultas, el filtrado de ítems por rango de fechas queda limitado a un máximo de siete días, es decir, el rango definido no podrá ser superior a este intervalo (siete días).
Lógicamente no es posible elegir fechas de inicio y fin posteriores a la fecha actual, ni establecer una fecha de fin anterior a la fecha de inicio.
Exportación del listado de ítems
Los dos botones contiguos a la barra de Búsqueda, CSV y JSON, facilitan la exportación de los datos en ambos formatos para su tratamiento o uso posterior.
CSV
Haciendo clic en el botón correspondiente, se abrirá una nueva modal para la selección y marcado de parámetros a exportar bajo criterio del usuario. Las opciones disponibles son:
Date (Obligatorio)
User (Obligatorio)
Method
Description
Affected Item (Obligatorio)
Details
Confirmada la selección, se inicia la descarga de un fichero en formato CSV (Comma Separated Value), un formato muy simple que organiza las columnas mediante un separador (punto y coma “;”) y las filas por un salto de línea.
JSON
Esta otra opción sigue la misma operativa que el caso anterior, pero iniciando la descarga de un fichero en formato JSON (JavaScript Object Notation), un formato ligero de intercambio de datos capaz de ser leído por cualquier lenguaje de programación y, por tanto, ser utilizado para intercambiar información entre distintas tecnologías.
En ambas opciones, el sistema ofrecerá la opción de seleccionar el directorio donde descargar y almacenar el fichero del inventario generado y asignar un nombre alternativo al mismo.
Aggregator Summary
Se trata de un espacio diseñado para proporcionar una visión general de la infraestructura monitorizada según la naturaleza del Reino y conectividad de los mismos, en el momento de la consulta.
Este módulo se distingue por su capacidad para representar la situación actual de la planta a través de gráficos de sectores, facilitando la interpretación de los datos clave.

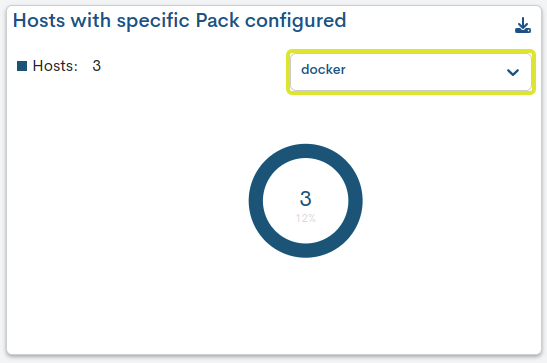

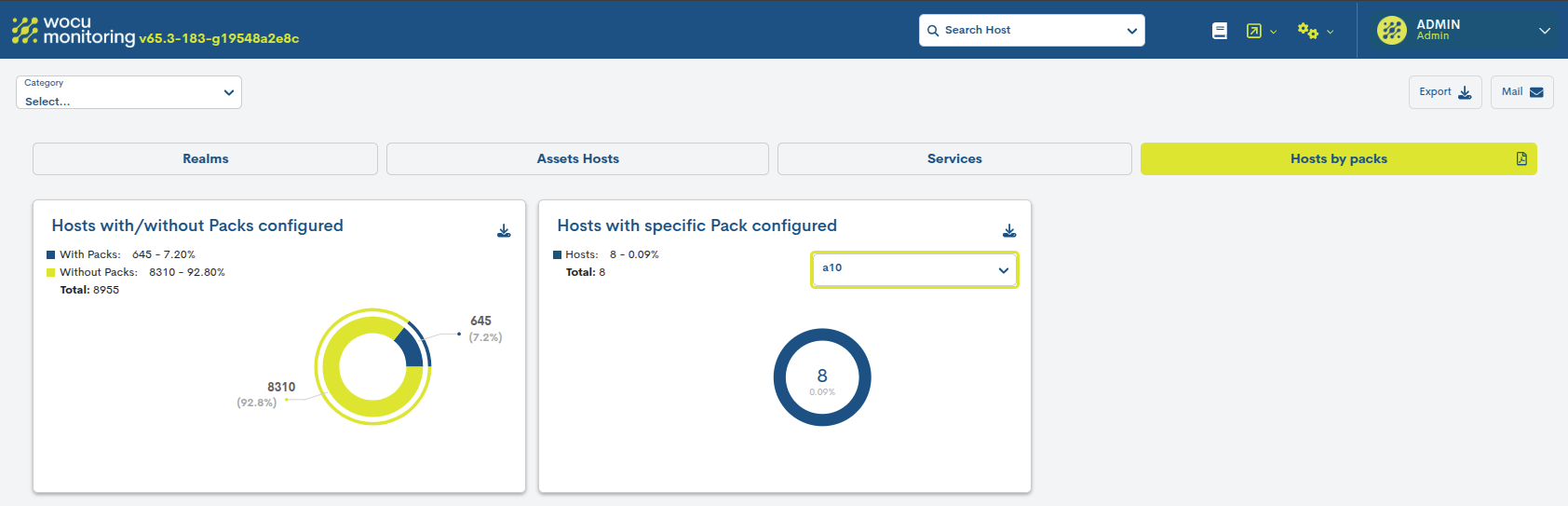

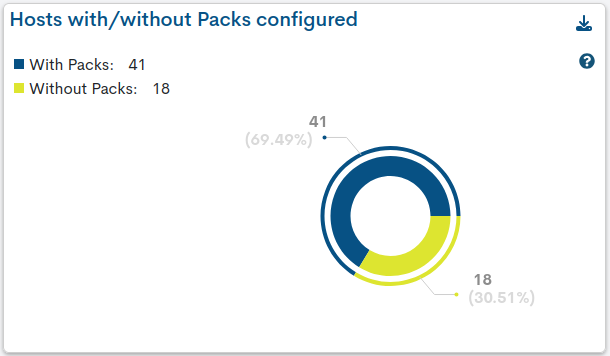

La vista se divide en tres paneles cuyos gráficos ilustran un recuento de cada tipo de Reino.
Realms and Multirealms
En este gráfico de anillo se hace una distinción entre Multireinos y el conjunto de Reinos de tipo estándar y basados en Hostgroups, que están siendo administrados en WOCU-Monitoring.
Haga uso de la leyenda para identificar cada tipología. Por cada sector del gráfico se detalla el valor porcentual y cifra total, lo que simplifica la identificación y lectura del mismo.
Standard Realms and HG Realms
En este gráfico de anillo se hace una distinción entre Reinos basados en Hostgroups y Reinos de tipo estándar, que están siendo administrados en WOCU-Monitoring.
Haga uso de la leyenda para identificar cada tipología. Por cada sector del gráfico se detalla el valor porcentual y cifra total, lo que simplifica la identificación y lectura del mismo.
Realms connected and disconnected
En este gráfico de anillo se hace una distinción entre Reinos con conectividad (desde el punto de vista de disponibilidad) y Reinos no operativos, ante la ausencia de comunicación entre los dispositivos de la planta y WOCU-Monitoring.
Este panel tiene en consideración todos los tipos de Reinos gestionados en la herramienta, ya sean de tipo estándar, basados en Hostgroups o Multireinos.
Haga uso de la leyenda para identificar cada tipología. Por cada sector del gráfico se detalla el valor porcentual y cifra total, lo que simplifica la identificación y lectura del mismo.
Vista detalle por tipología de Reino
Haciendo clic sobre uno de los sectores de la gráfica, emergerá una nueva ventana con el listado detallado de los Reinos que conforman dicha tipología.
A través de un formato tabular se presenta la siguiente información:
Image: imagen de perfil del Reino, visible en diferentes pantallas y paneles resumen de la herramienta.
Type: indica el tipo del Reino a través de su icono representativo.
Name: nombre identificativo del Reino.
Connectivity: indica la situación del Reino en cuanto a conectividad y disponbilidad.
Opciones de exportación y filtrado de datos
También es posible la exportación de los datos mostrados en los formatos PDF, CSV y JSON. Estos condensan toda la información sobre los tipos de Reinos y su conectividad en un documento de fácil difusión y sencillo análisis.
Otra opción es el filtrado de paneles por tipo de categoría. Una categoría es una etiqueta asignada libremente por el usuario, empleado para la clasificación e identificación de Reinos con algún rasgo similar. Cada categoría tiene asignado un color y peso (Weigth).
Las categorías son representadas con etiquetas visibles en cada panel de Reino:
Toda categoría será visible en el desplegable. Al seleccionar una de ellas, la vista quedará filtrada mostrando los paneles cuyo Reino tenga asociado dicha categoría.
