MQTT Thresholds
La integración con MQTT permite incorporar a WOCU-Monitoring la monitorización pasiva de dispositivos, especialmente orientada a entornos IoT (Internet of Things).
A diferencia de los mecanismos de monitorización activa donde WOCU-Monitoring consulta periódicamente al dispositivo, en este modelo son los propios dispositivos los que publican información en un broker MQTT. WOCU-Monitoring consume posteriormente estos datos y los incorpora al Reino correspondiente en forma de Servicios Pasivos. De este modo, es posible integrar dispositivos que envían métricas o estados de monitorización a través de MQTT sin necesidad de disponer previamente de un Pack de monitorización específico.
WOCU-Monitoring incorpora la vista MQTT Thresholds, donde se recopilan todos los servicios generados automáticamente a través de la integración MQTT. Aquí, el usuario puede consultar los servicios existentes y configurar de forma individual sus umbrales Warning y Critical, que determinarán el estado del servicio en función de los valores recibidos.
Funcionamiento
El flujo general de funcionamiento es el siguiente:
Los dispositivos del cliente publican información en el broker MQTT utilizando las credenciales configuradas para el Reino.
Cada mensaje incorpora un identificador de sitio (
MQTT Site ID), que permite determinar a qué Reino debe asociarse la información recibida.El servicio MQTT de WOCU-Monitoring consume los mensajes y los enruta automáticamente al Reino correspondiente según el
MQTT Site ID.WOCU-Monitoring procesa los datos recibidos y genera automáticamente los Hosts y/o Servicios Pasivos necesarios.
Los nuevos servicios quedan disponibles para su consulta desde el Inventario de Dispositivos (Hosts Inventory) y desde la vista MQTT Thresholds, donde pueden configurarse sus umbrales de estados Warning y Critical (acción de edición).
Importante
Los servicios recibidos a través de MQTT se incorporan automáticamente a WOCU-Monitoring, por lo que no es necesario crearlos manualmente.
Preconfiguración MQTT del Reino

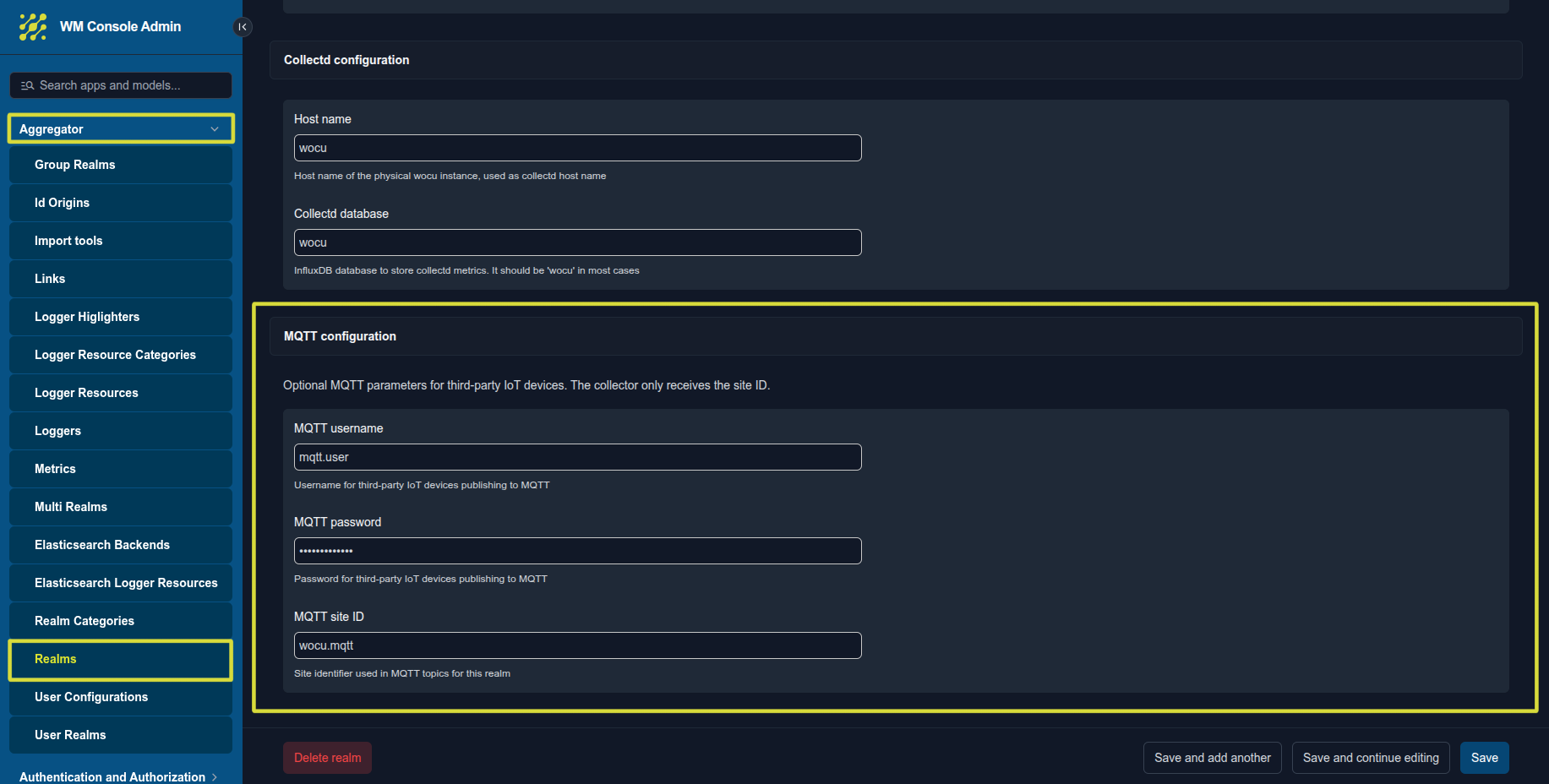

La configuración necesaria para habilitar la comunicación MQTT se realiza desde el WM Console Admin, dentro de la configuración avanzada del Reino.
Se accede desde el Menú superior, a través del desplegable Settings, seleccionando la opción Configuration.
Una vez dentro acceda a:
Aggregator > Realms > dentro de un Reino concreto diríjase a la sección MQTT configuration.
La sección MQTT configuration incluye los siguientes parámetros:
Campo |
Descripción |
|---|---|
MQTT Username |
Nombre de usuario empleado para autenticarse en el broker MQTT. Esta credencial deberá proporcionarse al cliente para configurar la comunicación desde sus dispositivos o sistemas. |
MQTT Password |
Contraseña asociada al usuario MQTT. Junto con MQTT Username, permite autenticar al cliente frente al broker. |
MQTT Site ID |
Identificador único asociado al Reino. Debe incluirse en la información enviada a MQTT para que WOCU-Monitoring pueda determinar a qué Reino debe dirigir los datos recibidos. Una configuración incorrecta de este identificador puede impedir que la información sea enrutada al Reino esperado. |
Importante
Las credenciales MQTT Username y MQTT Password deberán facilitarse al cliente para que pueda configurar sus dispositivos o sistemas y establecer la comunicación con el broker MQTT.
Vista MQTT Thresholds
Los datos recibidos mediante MQTT se incorporan a WOCU-Monitoring en forma de Servicios Pasivos, que se crean automáticamente y quedan asociados al Host correspondiente. Dado que la información procede de sistemas externos y puede contener métricas de distinta naturaleza, estos servicios no disponen necesariamente de un Pack de monitorización que permita definir previamente sus condiciones de estado.
Para gestionar esta casuística, WOCU-Monitoring incorpora la vista MQTT Thresholds, donde se recopilan todos los servicios generados automáticamente a través de la integración MQTT.
Desde esta vista, el usuario puede consultar los servicios existentes y configurar de forma individual sus umbrales Warning y Critical, que determinarán el estado del servicio en función de los valores recibidos.
La vista MQTT Thresholds está disponible desde:
Configuration > Monitored Assets > MQTT Thresholds
Listado de servicios MQTT

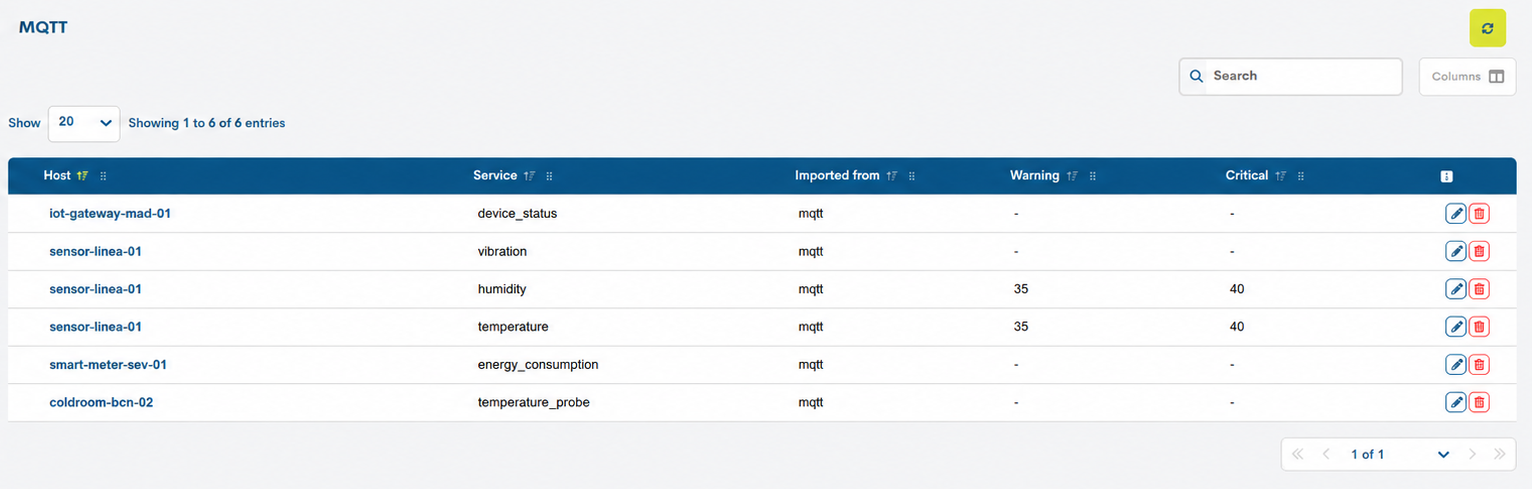

La tabla principal presenta los siguientes campos:
Host
Identifica el Dispositivo al que pertenece el servicio pasivo.

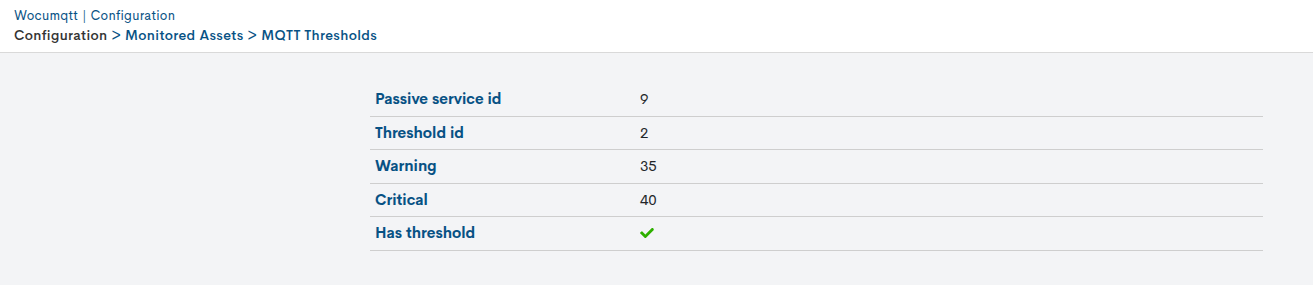

Al pulsar sobre el nombre se accede a su vista de detalle, donde se muestra la información asociada a la configuración de umbrales aplicada al Servicio Pasivo asociado al dicho dispositivo.
La vista incluye los siguientes campos:
Passive service id: identificador interno del Servicio Pasivo.
Threshold id: identificador interno de la configuración de umbrales asociada.
Warning: valor configurado como umbral de estado Warning.
Critical: valor configurado como umbral de estado Critical.
Has threshold: indica si el servicio dispone de una configuración de umbrales activa. Cuando está disponible, se representa mediante un icono de confirmación.
Service
Muestra el nombre del Servicio Pasivo creado a partir de la información recibida mediante MQTT.
Un mismo Dispositivo puede disponer de varios servicios MQTT, cada uno de ellos asociado a una métrica o dato diferente.
Imported from
Indica el origen desde el que se ha incorporado el servicio. Para esta integración se muestra el valor
mqtt.
Warning
Muestra el umbral a partir del cual el valor recibido debe ser considerado en estado Warning. Si no se ha definido ningún umbral, se muestra
-.
Critical
Muestra el umbral a partir del cual el valor recibido debe ser considerado en estado Critical. Si no se ha definido ningún umbral, se muestra
-.
Actions: Borrado y Edición de umbrales del Servicio
La última columna de la tabla contiene las acciones disponibles para cada servicio MQTT. Estas son:
Edición de los umbrales de servicio

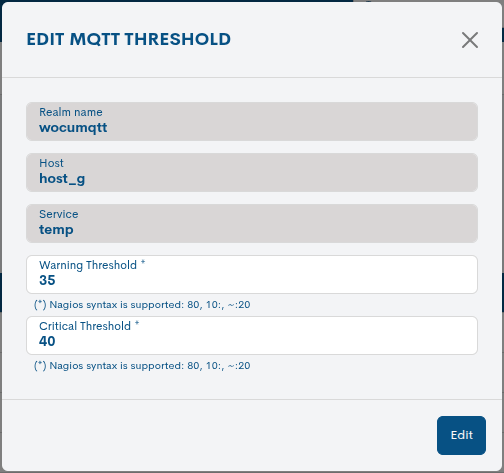

A través del botón con el icono de lápiz es posible modificar los umbrales del servicio desde la vista Edit MQTT Threshold, estableciendo los valores asociados a los estados Warning y Critical.
La configuración incluye los siguientes campos:
Realm name: Reino de WOCU-Monitoring al que pertenece el Servicio Pasivo MQTT que se está editando.
Hosts: Dispositivo al que pertenece el servicio MQTT seleccionado.
Service: Servicio Pasivo sobre el que se aplicará la configuración.
Warning Threshold: Expresión o valor que determina cuándo el servicio debe pasar a estado Warning.
Critical Threshold: Expresión o valor que determina cuándo el servicio debe pasar a estado Critical.
Aplicación de los umbrales
Los umbrales Warning y Critical se evalúan sobre los valores recibidos por el Servicio Pasivo y admiten la sintaxis de rangos utilizada por Nagios.
Por ejemplo, si se configura
Warning Threshold: 40yCritical Threshold: 50, los valores superiores a40generarán un estado Warning, mientras que los superiores a50generarán un estado Critical.Una vez guardada la configuración, WOCU-Monitoring aplicará estos umbrales a los nuevos valores recibidos y actualizará automáticamente el estado del Servicio Pasivo cuando se cumplan las condiciones definidas.
El cambio de estado podrá consultarse desde las vistas habituales de monitorización, como Activos (Assets) > Hosts, integrándose así los servicios MQTT en el mismo modelo de estados que el resto de elementos monitorizados por WOCU-Monitoring.
Borrado de los umbrales configurados del servicio

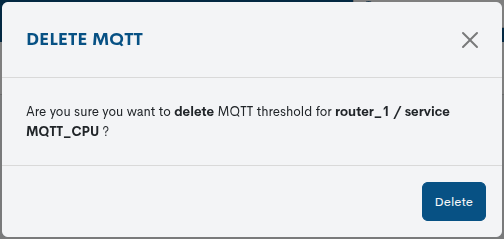

A través del botón con el icono de papelera, es posible eliminar la configuración de umbrales asociada al servicio. Para hacerse efectiva debe confirma la acción a través del botón Delete.
