Vista de detalle de un Grupo de Dispositivos (HostGroup)
La Vista de detalle de Grupos de Dispositivos ofrece al usuario información relevante y actualizada de cada grupo registrado en el Reino, con el fin de conocer y profundizar sobre la situación en términos de disponibilidad en la que se encuentra la agrupación lógica justo en ese momento.
Recuerda
Aunque un Grupo de Dispositivos en sí no dispone de un estado de disponibilidad propio, el sistema procede a determinar y asignar un estado global de acuerdo al porcentaje de Dispositivos miembros del grupo que están activos (Up).
Se implementa el siguiente método de cálculo de estados de monitorización:
Si más del
66 %de los Dispositivos miembros están en Up, se considera un estado Up.Si entre el
33 %y66 %de los Dispositivos miembros están en Up, se considera un estado Unreachable.Si menos del
33 %de los Dispositivos miembros están en Up, se considera un estado Down.Si finalmente no existen Dispositivos miembros en Up, se considera un estado Pending.
Esta vista se despliega en una ventana emergente que se sitúa frente a la pestaña en la que se encuentre el usuario y es accesible desde distintas partes de la herramienta.
A continuación se describen las distintas secciones que integran la vista:

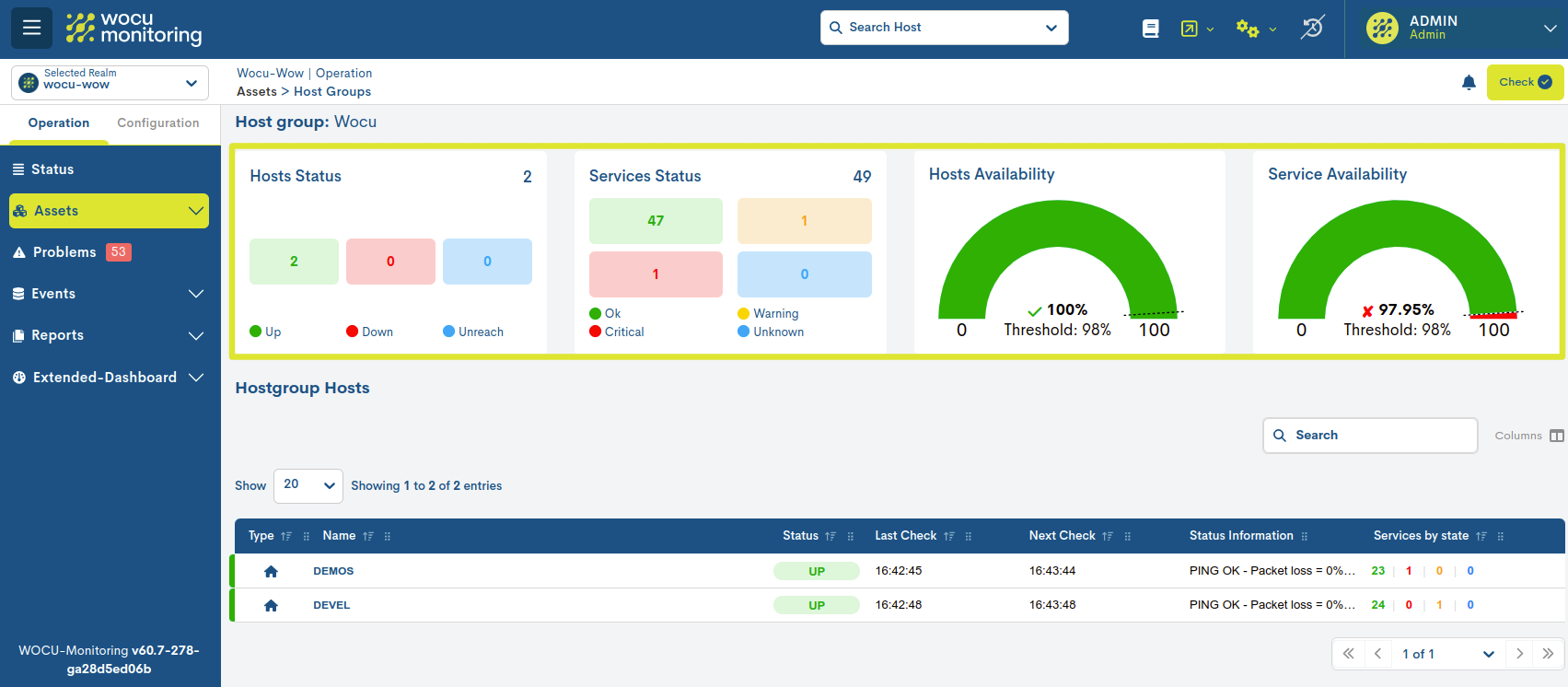

Estado (Status) de la Vista de Detalle de HG
La pestaña Estado (Status) ofrece información precisa y actualizada sobre la situación funcional del Grupo de Dispositivos en cuestión.
La vista se organiza en seis paneles informativos:
Panel HostGroup Host Overview
Gráfico de anillo que representa la proporción o porcentaje del total de cada uno de los estados de monitorización, que registran los Dispositivos miembros del grupo.
Incluye la cifra total de Dispositivos integrantes (valor indicado en el interior), acompañado de una leyenda que agrupa los diferentes estados, más el total de elementos que lo alcanzan.
Puede conocer los datos que se trazan en el gráfico, situando el cursor sobre una de las porciones. Se visualizará un mensaje emergente con el estado de monitorización, seguido del valor porcentual exacto que representa.
Nota
Cada estado de monitorización tiene asociado un color identificativo. Más información en: Estados de los Activos en WOCU.
Panel HostGroup Service Overview
Gráfico de anillo que representa la proporción o porcentaje del total de cada uno de los estados de monitorización, que registran los Servicios asociados a los Dispositivos miembros del grupo.
Incluye la cifra total de Servicios (valor indicado en el interior), acompañado de una leyenda que agrupa los diferentes estados, más el total de elementos que lo alcanzan.
Puede conocer los datos que se trazan en el gráfico, situando el cursor sobre una de las porciones. Se visualizará un mensaje emergente con el estado de monitorización, seguido del valor porcentual exacto que representa.
Nota
Cada estado de monitorización tiene asociado un color identificativo. Más información en: Estados de los Activos en WOCU.
Panel HostGroup Recent Problems
Este panel ofrece un resumen de las últimas incidencias detectadas en el Grupo de Dispositivos objeto del análisis.
A través de un formato tabular, por cada entrada/indicencia se determina: su naturaleza (columna Problem), icono representativo del estado asignado por el sistema, seguido de una breve descripción de las circunstancias de la incidencia (columna Output) y el tiempo que el problema lleva activo desde la última comprobación (Duration).
Panel HostGroup Top Problematics Hosts
Este panel ofrece un ranking de los Dispositivos miembros del grupo que han generado más alarmas, y por ende, más problemáticos del conjunto.
Los Dispositivos son ordenados de mayor a menor número de ocurrencias (columna TopHost). El dato contabilizado viene precedido de una barra porcentual (columna Hard Problems).
Panel HostGroup Host Availability
Este panel muestra de manera gráfica el porcentaje obtenido de disponibilidad (calculado por el sistema), del conjunto de Dispositivos que hacen parte del grupo objeto del análisis.
El área cubierta en color verde representa el porcentaje de disponibilidad alcanzado. En el interior del gráfico se especifica el valor porcentual de disponibilidad seguido del Umbral (Threshold) predefinido.
En función del cumplimiento o incumplimiento del Umbral (Threshold) mínimo establecido (señalado en el gráfico con una línea discontinua), se situará delante del porcentaje:
✓ en color verde: cuando la disponibilidad supere el valor fijado.
X en color rojo: cuando esté por debajo del valor fijado.
Panel HostGroup Service Availability
Este panel muestra de manera gráfica el porcentaje obtenido de disponibilidad (calculado por el sistema), del conjunto de Servicios asociados a los Dispositivos que hacen parte del grupo objeto del análisis.
El área cubierta en color verde representa el porcentaje de disponibilidad alcanzado. En el interior del gráfico se especifica el valor porcentual de disponibilidad, seguido del Umbral (Threshold) predefinido.
En función del cumplimiento o incumplimiento del Umbral (Threshold) mínimo establecido (señalado en el gráfico con una línea discontinua), se situará delante del porcentaje:
✓ en color verde: cuando la disponibilidad supere el valor fijado.
X en color rojo: cuando esté por debajo del valor fijado.
Hosts (Dispositivos) de la Vista de Detalle de HG
La pestaña Dispositivos (Hosts) contiene el listado completo de Dispositivos que integran el Grupo de Dispositivos en cuestión.
Además se ofrecen otros datos complementarios por cada Dispositivo miembro:
- ✓ Tipo (Type)
Este campo aloja un icono identificativo del tipo de Dispositivo según su naturaleza. Las opciones posibles son:
Dispositivos (Hosts): son identificados con el icono de la casa.
Dispositivos de Procesos de Negocio (BP Hosts): son identificados con el icono de la casa enmarcada en una circunferencia.
- ✓ Nombre (Name)
Registra el término identificador del Dispositivo integrante del grupo.
- ✓ Estado de disponibilidad (Status)
Registra el estado operacional actual del Dispositivo. Más información sobre los posibles estados de disponibilidad en el siguiente:ref:enlace <estados>.
- ✓ Último Chequeo (Last Check)
Registra la fecha de la última comprobación del estado operacional ejecutada sobre el Dispositivo.
- ✓ Próximo Chequeo (Next Check)
Indica cuándo será realizada la próxima comprobación del estado operacional del Dispositivo.
- ✓ Información de estado (Status Information)
Contiene la respuesta obtenida tras la operación de chequeo llevada a cabo por el sistema.

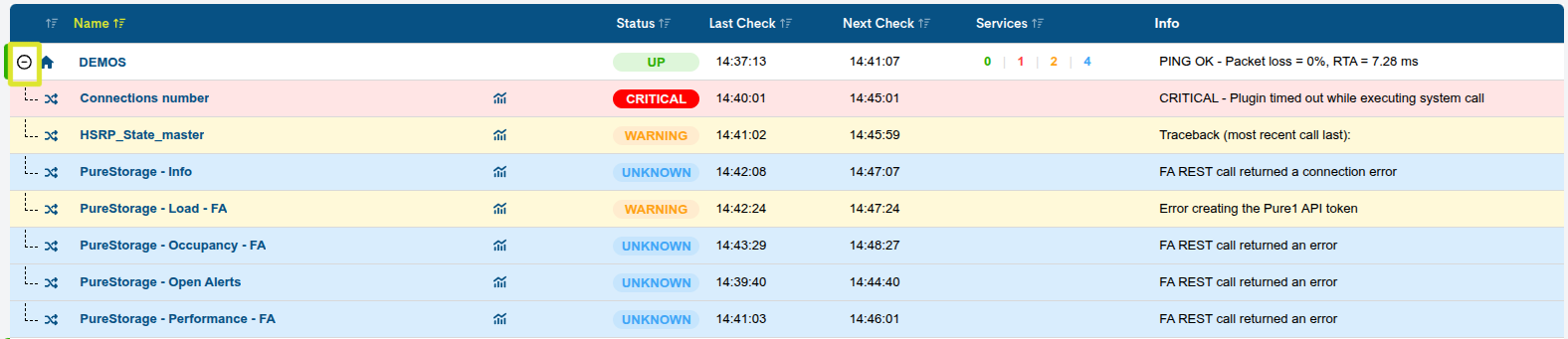

- ✓ Campo de Servicios (Services %/OK/Total
Ofrece un resumen del estado de los Servicios asociados al Dispositivo. El texto del porcentaje varía su color en función a una mayor o menor disponibilidad de los Servicios:
Verde con todos los Servicios en estado OK
Rojo con todos los Servicios en estado Critical
Amarillo si al menos hay algún Servicio que tenga un estado distinto de OK
Mediante datos numéricos se indica al usuario el porcentaje de Servicios en correcto funcionamiento (Estado OK) y entre paréntesis el número concreto de servicios en Estado OK sobre el número total de Servicios.
Importante
En listados extensos se recomienda utilizar la acción de búsqueda integrada en la vista, para una rápida localización del elemento consultado. Esta acción efectúa una mera búsqueda sin efectuar cambio alguno sobre la tabla.
